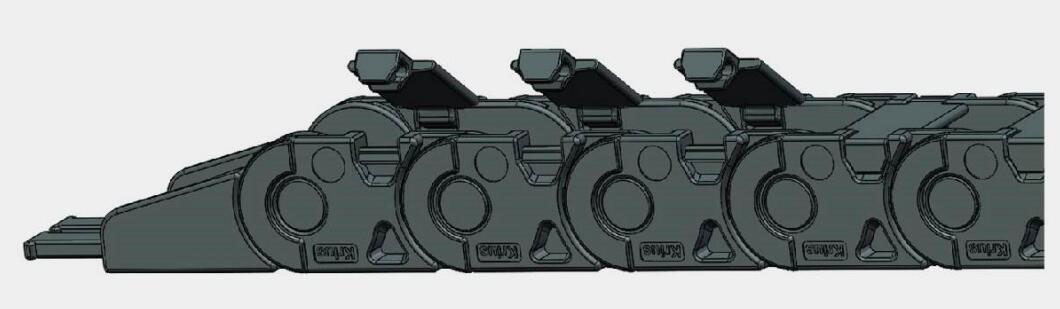

微型工程塑料拖鏈
更新：2017-6-8 21:43:14點擊：
- 產品品牌
- 產品型號
產品介紹

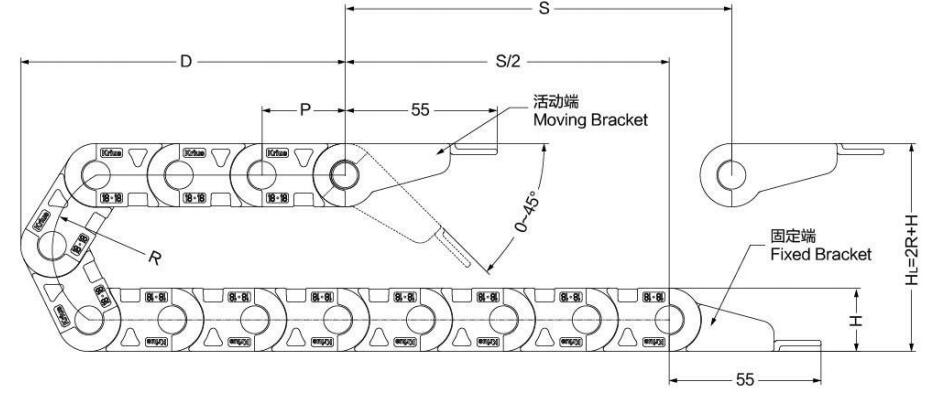

型號字符意義說明：
S=行程長度
R=彎曲半徑
P=節距
L=拖鏈長度
N=每米鏈節數
HL=理論安裝高度
HS=實際安裝高度
D=拖鏈退回極限位置時的最小距離
K=π*R + 2P
微型型塑料拖鏈型號表：
| R | HL | D | K | P |
| 28 | 79 | 66 | 150 | 30(1.18) |
| 38 | 99 | 86 | 180 | 30(1.18) |
| 48 | 119 | 106 | 210 | 30(1.18) |
| 75 | 173 | 160 | 295 | 30(1.18) |
| 100 | 223 | 210 | 375 | 30(1.18) |
| 110 | 243 | 230 | 405 | 30(1.18) |
| 125 | 273 | 260 | 450 | 30(1.18) |
| 145 | 313 | 290 | 515 | 30(1.18) |
| 180 | 383 | 370 | 625 | 30(1.18) |
拖鏈實際安裝高度：HS=HL+20mm
拖鏈長度：L=S/2 + K
每米鏈節數：N=33/（990mm）
可根據客戶需求提供防火材料
技術參數：
速度/加速度LG：max.25[m/s]/max.205[m/s2]
速度/加速度LA：max.5[m/s]/max.8[m/s2]
滑行速度/加速度：max.5[m/s]/max.12[m/s2]
材料-允許溫度℃：igumid G/-40℃至+125℃
阻燃等級，igumid G：VDE 0304 IIC UL94 V2
功能特點（features）
橫桿在內外測均可打開
節距小，噪音低
阻燃等級UL V2
配有整體式帶梳狀片接頭
外形設計美觀、大方
耐摩擦、耐腐蝕，滑行應用
可以組成“S”型拖鏈
低負荷應用
短行程
微型型塑料拖鏈不適用的場合
長距離運行
超重載荷運行
微型塑料拖鏈圖紙下載：http://m.txmx.cn/images/image/cc2d664c.pdf
